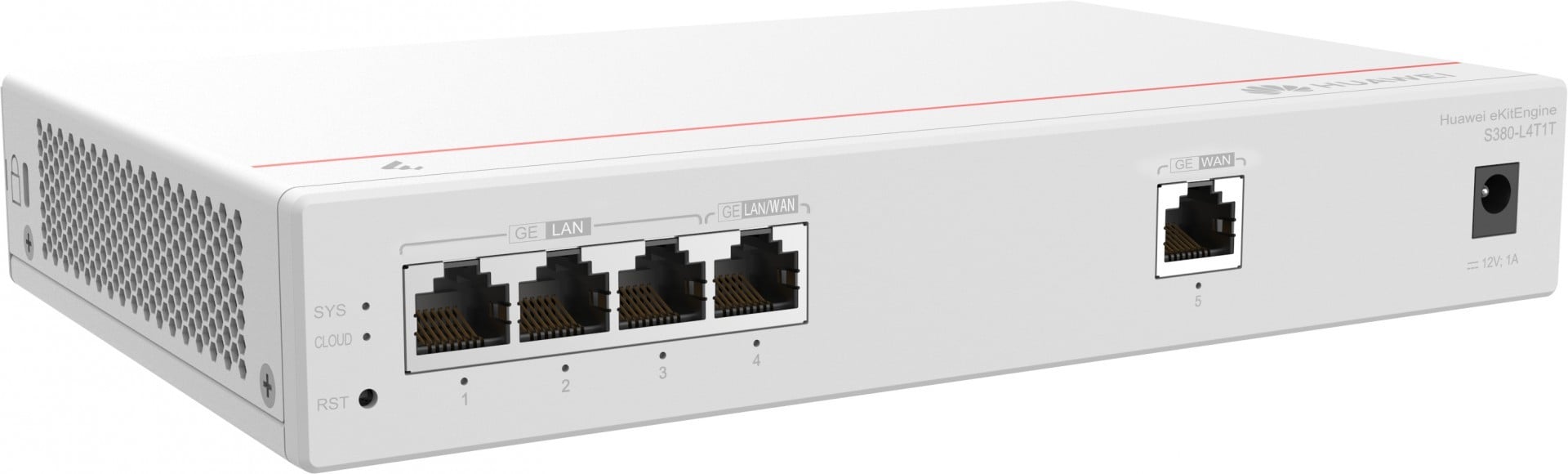

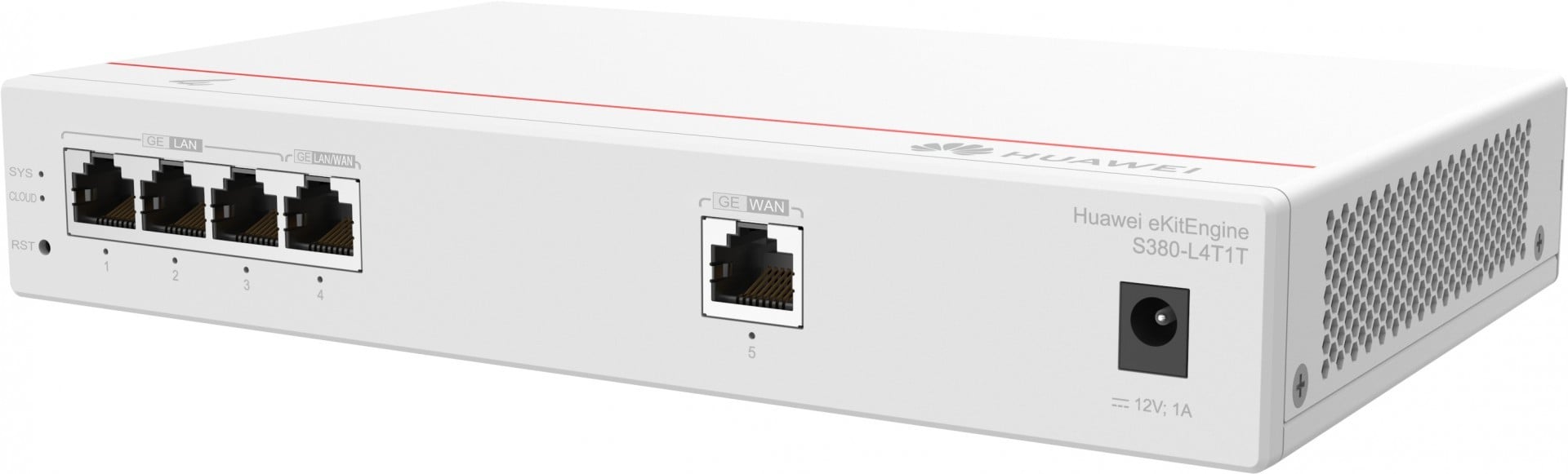

Aperçu
| Article | Détails |
|---|---|
| Description | S380-L4T1T, 1*GE WAN, 4*GE LAN |
| Numéro d’article | 98012177 |
| Modèle | S380-L4T1T |
| Première version supportée | V600R022C10 |

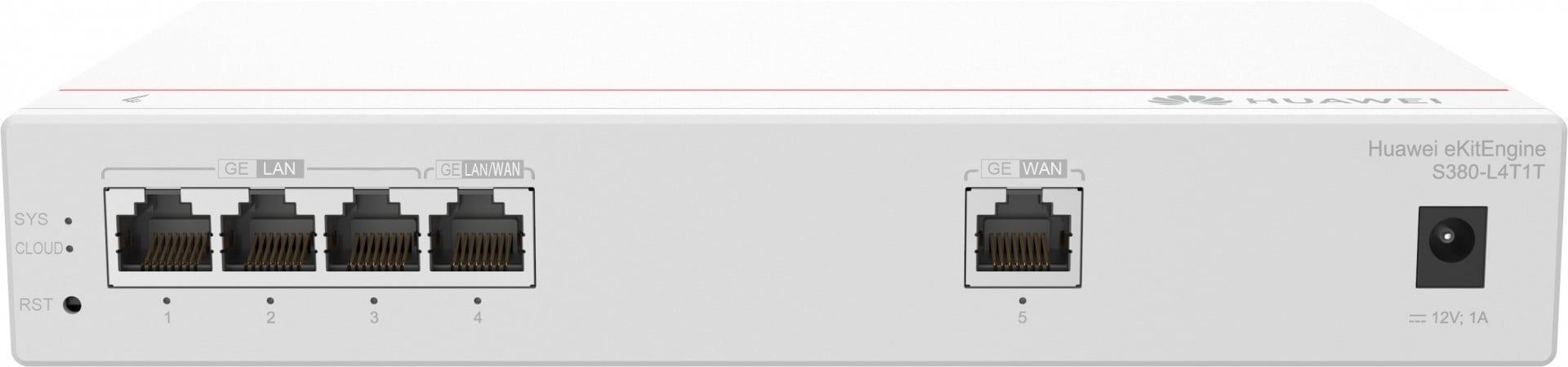

Composants
|

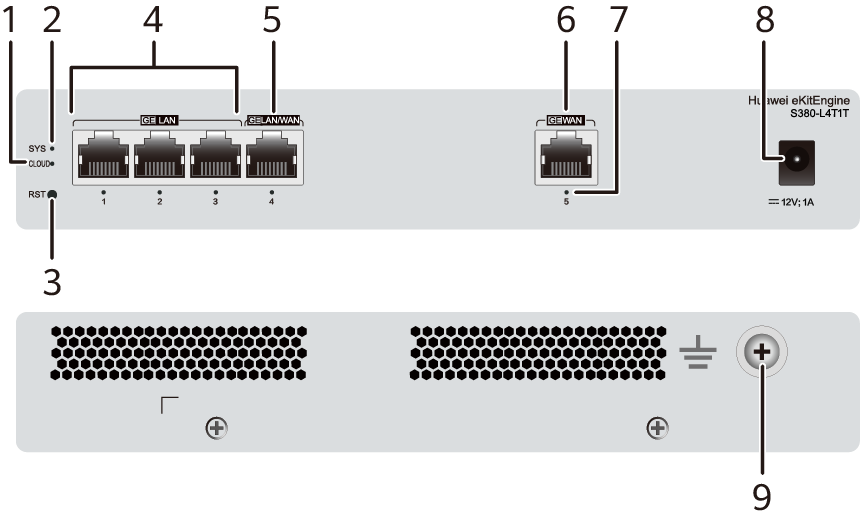

1 |
Indicateur NUAGE |
2 |
Indicateur SYS |
|
3 |
Un bouton RST AVIS:
Pour restaurer les paramètres d’usine et réinitialiser l’appareil, maintenez le bouton enfoncé pendant au moins 6 secondes. Pour réinitialiser l’appareil, appuyez sur le bouton. La réinitialisation de l’appareil entraînera une interruption du service. Soyez prudent lorsque vous appuyez sur le bouton. |
4 |
Trois ports électriques GE LAN |
|
5 |
Un port électrique GE LAN/WAN |
6 |
Un port électrique GE WAN |
|
7 |
Indicateur de port |
8 |
Prise pour adaptateur secteur NOTE:
Utilisez l’adaptateur secteur (12 V 1 A) livré avec l’appareil. |
|
9 |
Vis de terre |
– |
– |

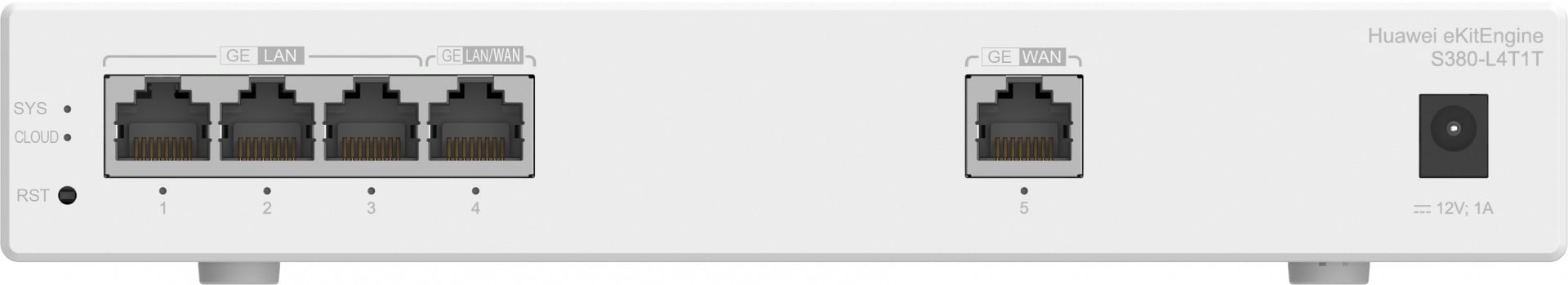

Ports
| Port | Type de connecteur | Description | Composants disponibles |
|---|---|---|---|
| Port électrique GE LAN | RJ45 | Un port électrique GE LAN envoie et reçoit des données de service LAN à 10/100/1 000 Mbit/s. |
câble Ethernet |
| Port électrique GE WAN | RJ45 | Un port électrique GE WAN envoie et reçoit des données de service WAN à 10/100/1 000 Mbit/s. |
câble Ethernet |
| Port électrique GE LAN/WAN | RJ45 | Un port électrique GE LAN/WAN envoie et reçoit des données de service LAN ou WAN à 10/100/1000 Mbit/s. |
câble Ethernet |
Indicateurs et boutons
|
Indicateur |
Nom |
Couleur |
Statut |
Description |
|---|---|---|---|---|
|
SYSTÈME |
Indicateur d’état du système |
– |
Désactivé |
Le système ne fonctionne pas ou est en état de réinitialisation. |
|
Vert |
Clignotement rapide |
Le système est en état de chargement à la mise sous tension ou de démarrage réinitialisé. |
||
|
Vert |
Clignotement lent |
Le système fonctionne normalement. |
||
|
Vert |
Constante sur |
Pendant la phase de préparation au démarrage du système, le voyant SYS est vert fixe et dure 15 secondes maximum. |
||
|
Rouge |
Constante sur |
L’appareil ne peut pas démarrer ou l’alimentation électrique est défectueuse. |
||
|
Nuage |
Indicateur de nuage |
– |
Désactivé |
L’appareil n’est pas dans l’état de gestion cloud. |
|
Bleu |
Clignotement rapide |
L’appareil se connecte au cloud. |
||
|
Bleu |
Clignotement lent |
L’appareil est dans l’état de gestion cloud. |
||
|
Bleu |
Constante sur |
Le réseau est connecté et le port WAN obtient une adresse IP. NOTE:
Cette fonction est disponible dans V600R023C00 et versions ultérieures. |
||
|
– |
Indicateur de port |
– |
Désactivé |
Le port n’est pas connecté ou a été arrêté. |
|
Vert |
Constante sur |
Une liaison a été établie sur le port. NOTE:
Lors du démarrage de l’appareil, tous les indicateurs de port restent verts pendant environ 2 secondes, puis s’éteignent, indiquant que l’initialisation du service est terminée. |
||
|
Vert |
Clignotant |
Le port envoie ou reçoit des données. |
Système d’alimentation
L’appareil est alimenté par l’adaptateur secteur livré avec l’appareil.
Système de dissipation thermique
L’appareil n’a pas de ventilateurs et utilise une dissipation thermique naturelle.
Spécifications techniques
| Article | spécification |
|---|---|
| Dimensions sans emballage (H x L x P) [mm(po)] |
Dimensions de base (à l’exclusion des parties dépassant du corps) : 35,0 mm x 210,0 mm x 130,0 mm (1,38 po x 8,27 po x 5,12 po) Dimensions maximales (la profondeur correspond à la distance entre les ports du panneau avant et les parties dépassant du panneau arrière) : 35,0 mm x 210,0 mm x 136,3 mm (1,38 po x 8,27 po x 5,37 po.) |
| Dimensions avec emballage (H x L x P) [mm(po)] | 90,0 mm x 285,0 mm x 180,0 mm (3,54 pouces x 11,22 pouces x 7,09 pouces) |
| Hauteur du châssis [U] | 0,8U |
| Matériau du châssis | Métal |
| Poids sans emballage [kg(lb)] | 0,8 kg (1,76 livre) |
| Poids avec emballage [kg(lb)] | 1,0 kg (2,2 livres) |
| Consommation électrique typique [W] | 5,99 W |
| Dissipation thermique typique [BTU/heure] | 27,3 BTU/heure |
| Consommation électrique maximale [W] | 6,11 W |
| Dissipation thermique maximale [BTU/heure] | 30,7 BTU/heure |
| Consommation d’énergie statique [W] | 4,25 W |
| MTBF [années] | 77,35 ans |
| MTTR [heures] | 2 heures |
| Disponibilité | > 0,99999 |
| Bruit à température normale (puissance acoustique) [dB(A)] | Sans bruit (pas de ventilateurs), < 30 |
| Bruit à température normale (pression acoustique) [dB(A)] | Sans bruit (pas de ventilateurs), < 20 |
| Nombre d’emplacements pour cartes | 0 |
| Nombre d’emplacements d’alimentation | 0 |
| Nombre de modules de ventilateurs | 0 |
| Ports de liaison montante | 1 x GE-WAN |
| Ports de liaison descendante | 4 x GE LAN |
| Alimentation redondante | Non supporté |
| Température de fonctionnement à long terme [°C(°F)] | 0 °C à 40 °C (32 °F à 104 °F) à une altitude de 0 à 1 800 m (0 à 5 906 pieds) |
| Limitation du taux de variation de la température de fonctionnement [°C(°F)] | Lorsque l’altitude est comprise entre 1 800 et 5 000 m (5 906 à 16 404 pieds), la température de fonctionnement la plus élevée diminue de 1 °C (1,8 °F) à chaque fois que l’altitude augmente de 220 m (722 pieds). |
| Température de stockage [°C(°F)] | –40°C à +70°C (–40°F à +158°F) |
| Humidité relative de fonctionnement à long terme [HR] | 5 % HR à 95 % HR (sans condensation) |
| Altitude de fonctionnement à long terme [m(ft.)] | 0 à 5 000 m (0 à 16 404 pieds) |
| Altitude de stockage [m(ft.)] | 0-5 000 m (0-16 404 pieds) |
| Mode d’alimentation | Adaptateur secteur |
| Tension d’entrée nominale [V] | Entrée CA : 100-240 V CA ; 50/60 Hz |
| Plage de tension d’entrée [V] |
Entrée CA : 90 V CA à 264 V CA ; 45 Hz à 65 Hz Sortie de l’adaptateur secteur : 12 V CC |
| Courant d’entrée maximal [A] | 1 A |
| Mémoire | DDR4 : 512 Mo |
| Mémoire flash | Flash NAND : 512 Mo |
| Stockage | – |
| Port console | Non supporté |
| Port de gestion Eth | Port LAN |
| USB | Non supporté |
| RTC | Non supporté |
| Entrée RPS | Non supporté |
| Protection contre les surtensions du port de service [kV] | Mode commun : ±4 kV |
| Protection contre les surtensions de l’alimentation [kV] | Adaptateur secteur : ±6 kV en mode différentiel et ±6 kV en mode commun |
| Niveau de protection contre la pénétration (étanche à la poussière/étanche) | IP20 |
| Types de ventilateurs | Aucun |
| Mode de dissipation thermique | Dissipation naturelle de la chaleur |
| Direction du flux d’air | – |
| PoE | Non supporté |
| Attestation |
Certification CEM Certification de sécurité Certification de fabrication |
